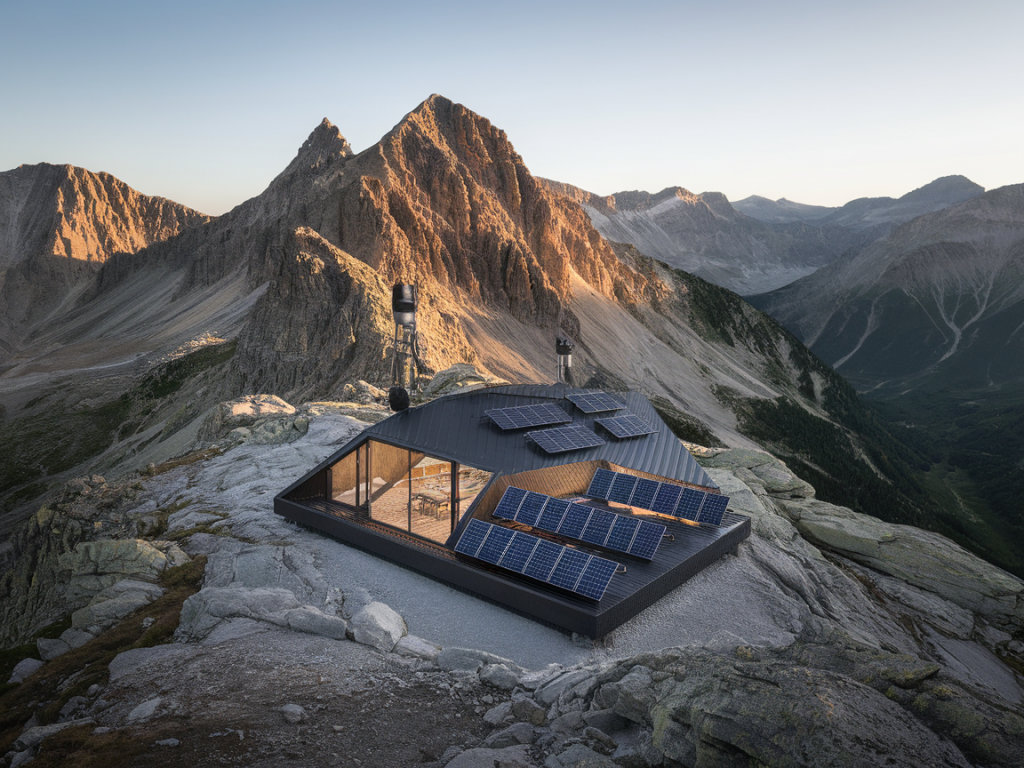

Installer un micro‑réseau solaire autonome pour alimenter un refuge de montagne, c'est un exercice que j'affectionne particulièrement : il combine ingénierie, autonomie et respect de la fragilité des milieux. Dans cet article, je vous partage ma méthode pour dimensionner un système basé sur des panneaux pliables et des batteries, avec des conseils pratiques tirés de mes expériences sur le terrain.
Comprendre les besoins : inventorier les charges
La première étape, et la plus importante, est de lister précisément ce que vous voulez alimenter. J'aime toujours partir d'une liste détaillée des charges avec leur puissance (W) et leur durée d'utilisation par jour (h). Voici un exemple typique pour un refuge :
| Équipement | Puissance (W) | Durée/jour (h) | Énergie (Wh/jour) |
|---|---|---|---|
| Éclairage LED (8 points x 5W) | 40 | 6 | 240 |
| Pompe d'eau 12V | 60 | 1 | 60 |
| Chargeurs (téléphones, GPS) | 30 | 3 | 90 |
| Réfrigérateur 12V petit | 50 | 12 (cycles) | 600 |
| Chauffage d'appoint électrique (usage très limité) | 500 | 0.5 | 250 |
| Total | 1240 Wh/jour |
Dans cet exemple, le refuge consomme environ 1,2 kWh par jour. Selon vos usages (plus de réfrigération, une cuisinière électrique, radio, etc.), la valeur peut varier fortement. Je recommande toujours de faire deux scénarios : un "normal" et un "pire cas".
Choisir l'autonomie et le niveau de sécurité
En montagne, on peut se retrouver plusieurs jours sans ensoleillement. Pour un refuge, je vise généralement 2 à 5 jours d'autonomie selon l'accessibilité. Pour notre exemple, je vais prendre 3 jours d'autonomie.
Calcul batterie nécessaire (Wh) = consommation journalière x nombre de jours d'autonomie / profondeur de décharge utilisable.
Je recommande l'utilisation de batteries LiFePO4 (plus légères, durables et sûre), avec une profondeur de décharge recommandée de 80 %. Donc :
Batterie (Wh) = 1240 x 3 / 0.8 = 4650 Wh ≈ 4.65 kWh
En pratique, on choisira une capacité commercialement disponible, par exemple un pack 5 kWh LiFePO4 (ex. marques : Pylontech, Victron, or EcoFlow pour systèmes portables). N'oubliez pas le BMS et la ventilation si nécessaire.
Dimensionner les panneaux pliables
Les panneaux pliables sont parfaits en refuge pour leur portabilité et facilité d'installation. Pour dimensionner le champ PV, il faut tenir compte de :
Formule simple : Puissance PV (Wc) = Energie journalière x (1 + pertes) / HSP
Avec nos chiffres et en prenant HSP = 3.5 (conservateur, zones tempérées hors été) :
Puissance PV = 1240 x 1.25 / 3.5 ≈ 443 Wc
Pour être prudent et permettre des charges supplémentaires ou journées moins ensoleillées, je viserai 800–1200 Wc de panneaux pliables montés de manière optimale. Concrètement, cela peut être :
Prévoir un contrôleur MPPT compatible batterie LiFePO4 (ex. Victron SmartSolar, Renogy MPPT) pour optimiser la production surtout par faible luminosité.
Onduleur, chargeur et électronique
Choisissez un onduleur selon les besoins en AC. Pour ce refuge, si l'essentiel est en 12/24V (LED, pompe 12V, chargeurs via ports USB), on peut réduire l'utilisation d'onduleur. Toutefois, pour alimenter des équipements AC ponctuels (outils, chargeurs d'ordinateur), un onduleur 12/24V → 230V de 1000–2000 W (pointe) est judicieux.
Câblage, protections et sécurité
Le diamètre des câbles doit limiter la chute de tension. Pour des distances de panneaux à batterie de quelques mètres, on vise généralement moins de 3 % de chute. J'utilise souvent du câble solaire 10–16 mm² pour courtes distances avec intensités élevées.
Mise en pratique et entretien
Sur le terrain, je recommande :
Cas concret : configuration que j'ai utilisée
Pour un refuge similaire, j'ai installé :
Résultat : autonomie confortable 3–4 jours en usage modéré, possibilité d'alimenter un petit congélateur en alternance, et recharges rapides lors de belles journées. Le système est modulaire, donc facilement évolutif si le refuge nécessite plus d'énergie.
Si vous le souhaitez, je peux vous aider à adapter ces calculs à votre cas précis : indiquez la liste de vos équipements, la localisation du refuge (pour estimer l'irradiation) et le niveau d'autonomie souhaité, et je vous propose un dimensionnement personnalisé.
